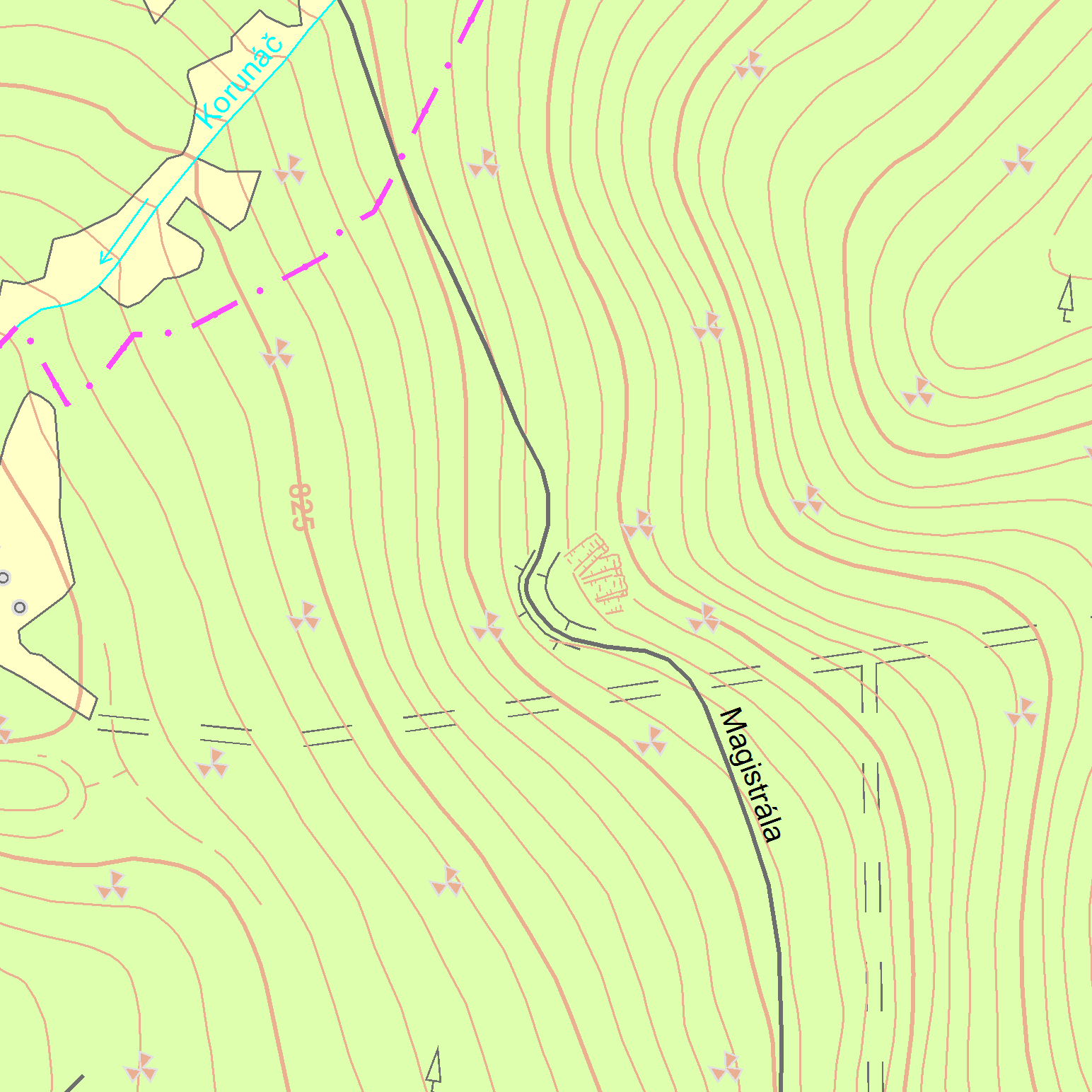

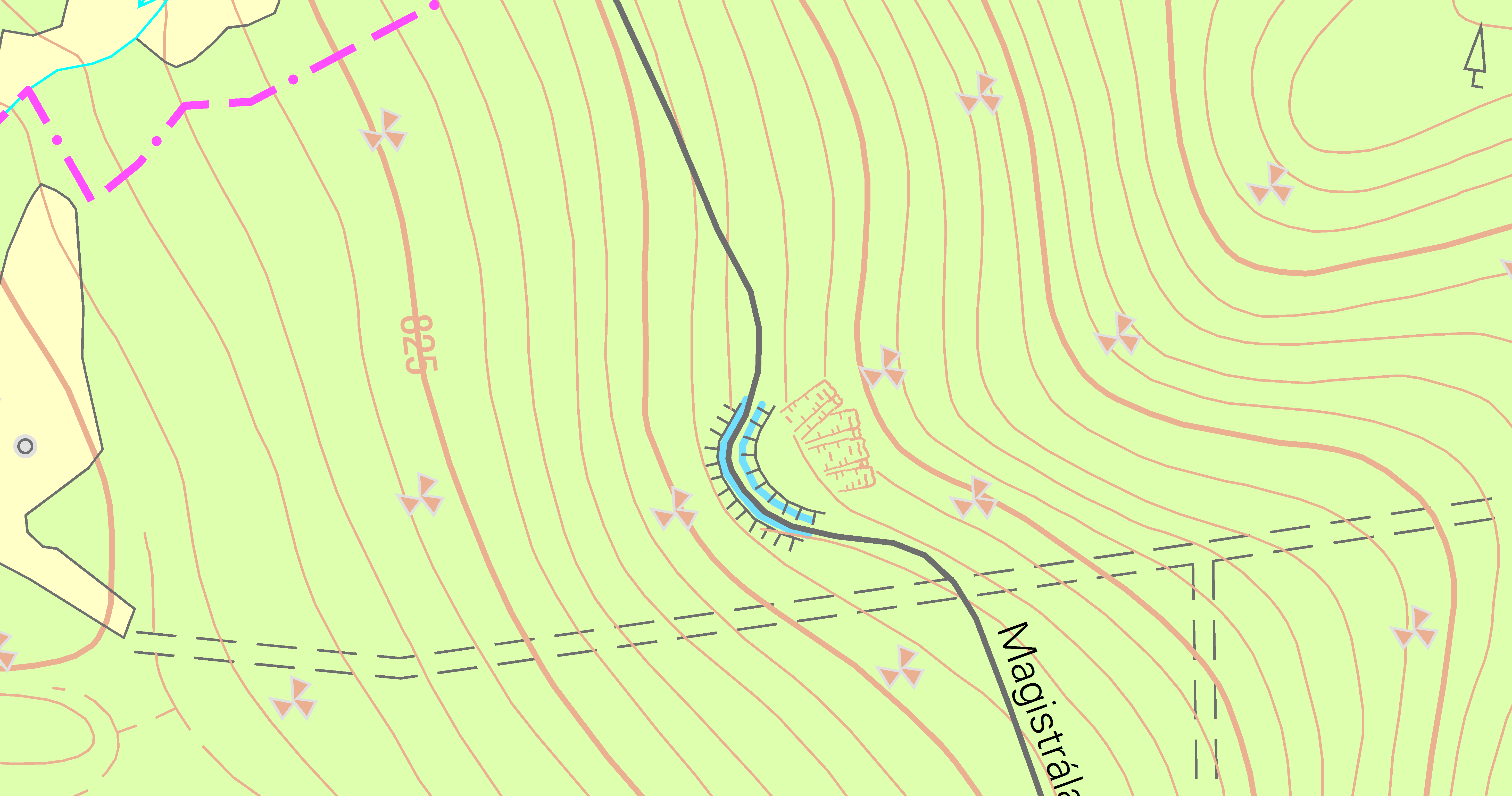

V části průběhu liniového prvku kategorie Komunikace dochází k souběžnému, nesymetrickému průběhu dvou celých liniových objektů různých typů téže kategorie Terénní reliéf. Prostým vyjádřením průběhů kartografickými znaky, při čemž prioritní objekt komunikací nebude modifikován, by došlo ke kolizím: - čárky smluvené značky zářezu by se dotýkaly nebo překrývaly se značkou lesní cesty a hrana náspu by byla ke značce lesní cesty blíže, než je povolený limit.

Pozn.: Vyjádření situace kartografickými znaky po odstranění kolize ovlivní také kresbu liniových objektů terénního reliéfu - vrstevnice.

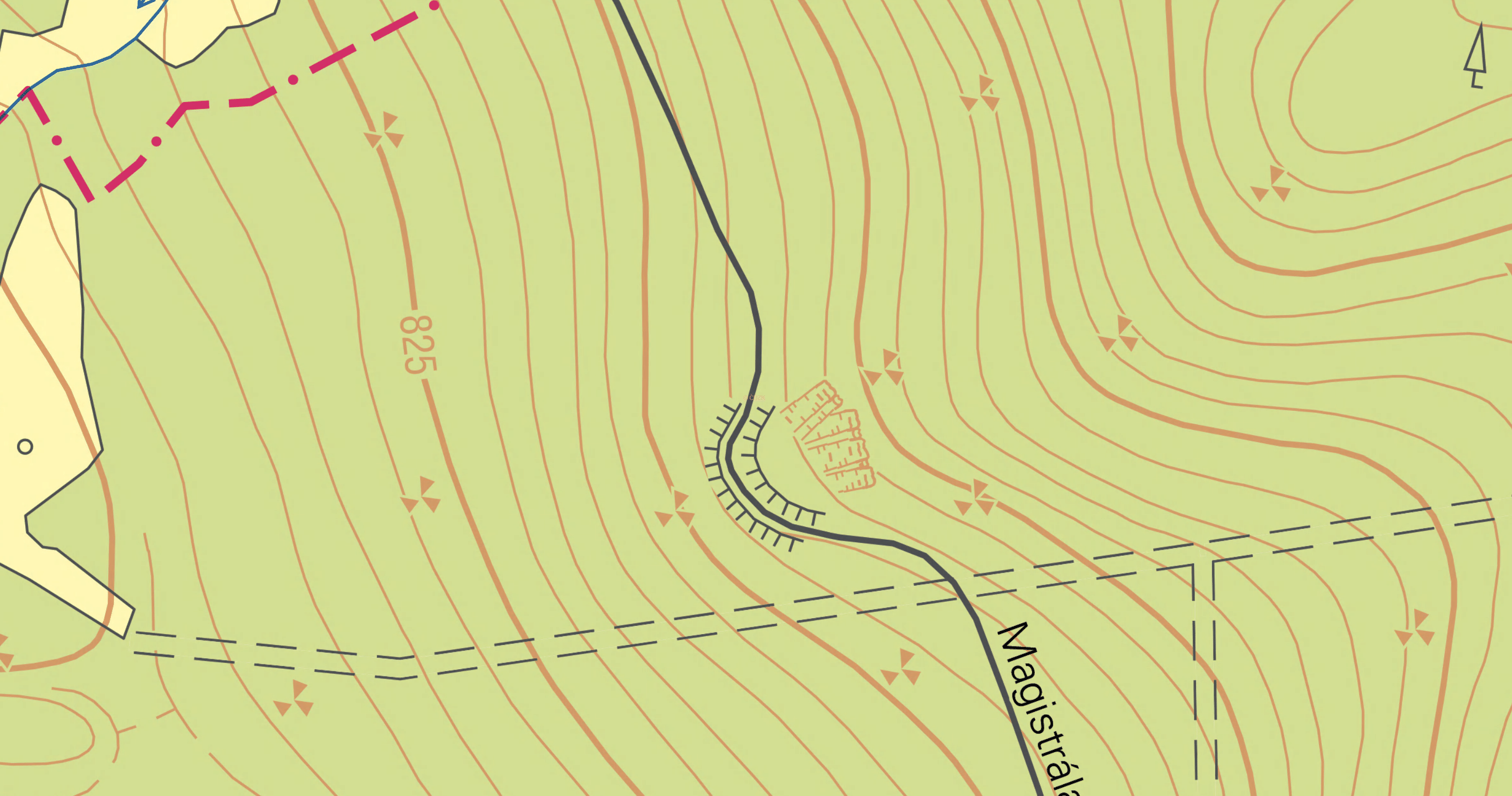

Vykreslením prvků značkami podle značkového klíče dojde k překrytí obrysů značek. Vlivem tvaru značky terénního stupně je nutné jej odsunout, tak aby čárky nezasahovaly do kresby komunikace. V ojedinělých případech lze čárky terénního stupně zkrátit, případně v části průběhu vypustit a ponechat pouze „vodicí linii“ terénního stupně.

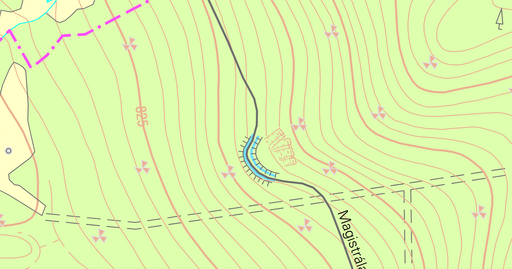

Při odsunu je nutné paralelizovat odsunutou část terénního stupně s komunikací. Terénní stupeň je stranově orientovaná značka.
