Věže 1 - obě odsunuty tak, aby se kreslily ve správném bloku budov. Kříže 2 a kostel s kaplí 3 - jeden prvek bez odsunu, druhý se odsunuje.
Ing. Tomáš Smetana
ZM10
ZM25
ZM10
ZM25

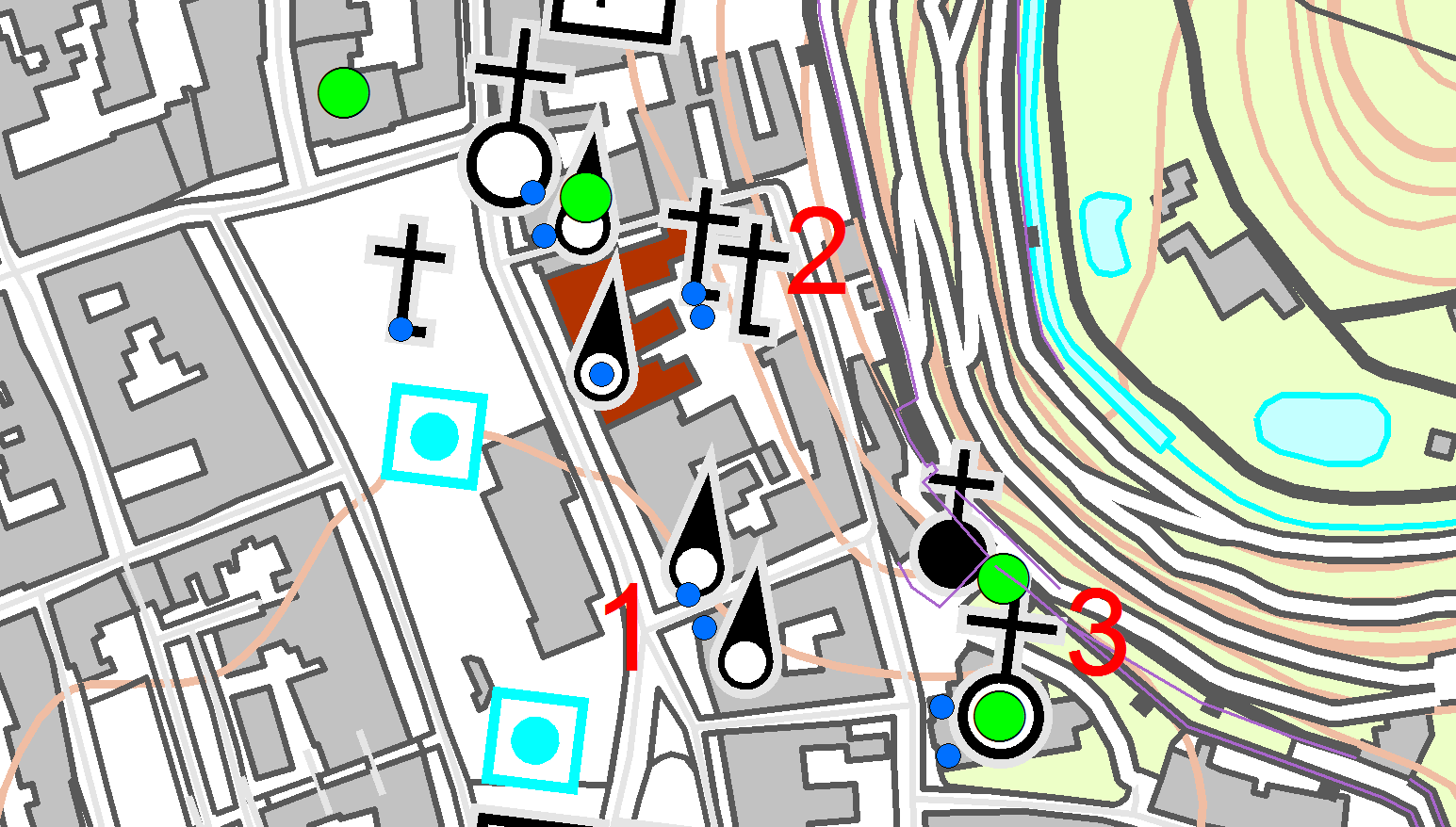

Všechny tři dílčí situace řeší kolize, které by vznikly symbolizací spárovaných bodových prvků Věžová stavba (1), Kříž (2) a Věžová stavba na kostele s trigonometrickým bodem (3). Kolizím zabrání: (1) - odsun obou prvků Věžová stavba přičemž bude zachováno jejich umístění v příslušném areálovém prvku Blok budov jehož je každý prvek součástí. Původní objekty Věžové stavby jsou v městské zástavbě v rozích protějších bloků budov přes ulici. (2) - odsun jednoho prvku Kříž do místa, kde nezpůsobí nové závažné kolize. (3) - postup popsaný již dříve v situaci č. X



23.12.2016 11:21:52
